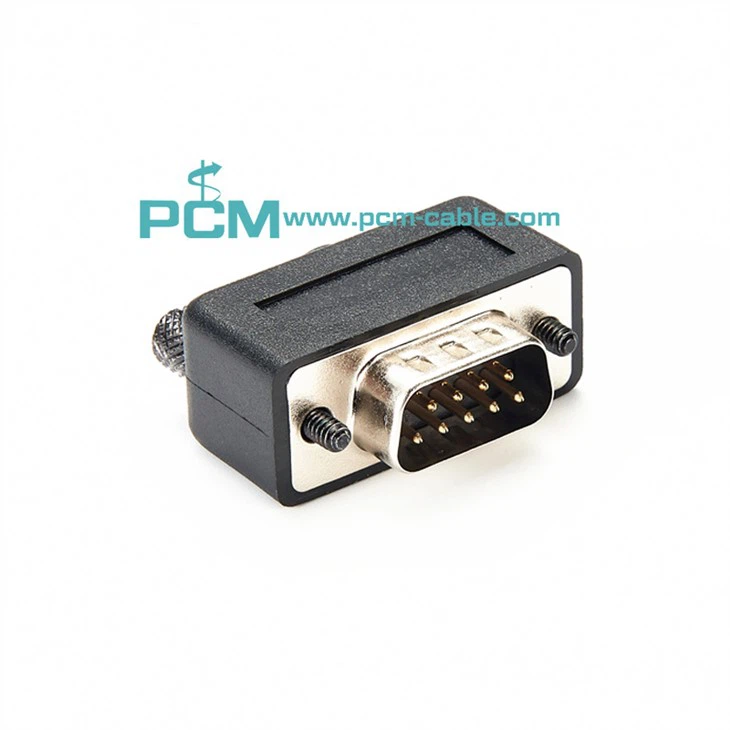

CAN tugatish vilkasi

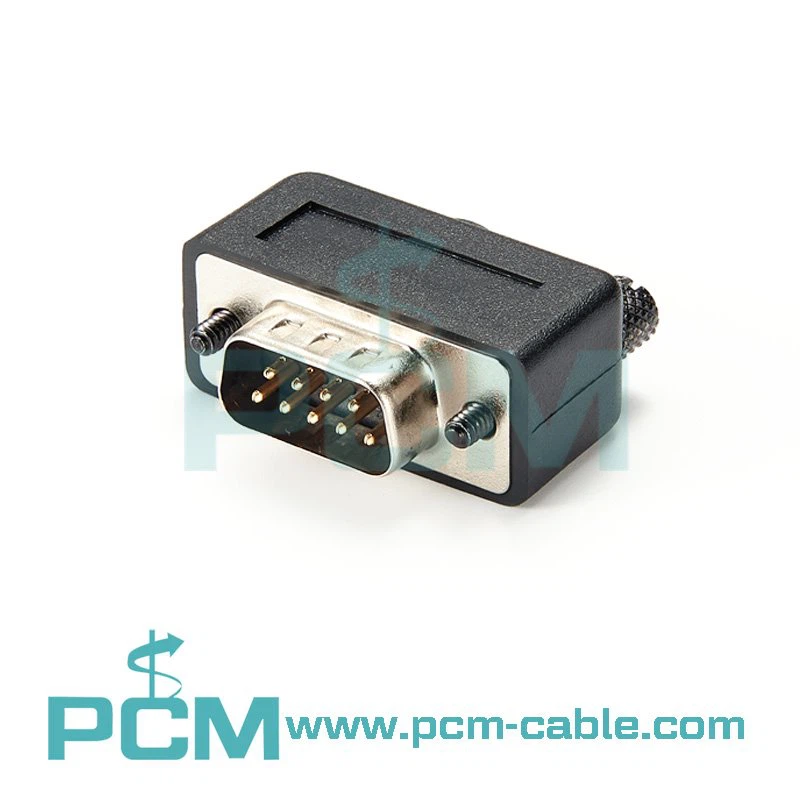

CAN Terminator DB9 Ayol rozetkasi

CAN tugatish soketi DB9

CAN Terminator DB9-Erkak vilkasi

CAN tugatish sub-D9 ulagichi

Aloqa kabellaridagi signallarni aks ettirishni bartaraf etish uchun tugatish rezistorlari qo'llaniladi. Aloqa vaqtida signalni aks ettirishning ikkita sababi bor: impedansning uzilishi va impedansning mos kelmasligi.

Empedans uzluksiz va signal to'satdan elektr uzatish liniyasining oxiridagi kabelga kam yoki umuman qarshilik bilan duch keladi va signal bu joyda aks ettirishga olib keladi. Ushbu turdagi signalni aks ettirish printsipi yorug'likni bir muhitdan boshqa muhitga aks ettirishga o'xshaydi. Ushbu aks ettirishni bartaraf qilish uchun kabelning empedansi uzluksiz bo'lishi uchun kabelning oxirida kabelning xarakteristik empedansi bilan bir xil o'lchamdagi terminal qarshiligini ulash kerak. Kabeldagi signalning uzatilishi ikki tomonlama bo'lgani uchun, aloqa kabelining boshqa uchi bo'ylab bir xil o'lchamdagi tugatish rezistorini ulash mumkin.

Signalni aks ettirishning yana bir sababi - ma'lumot qabul qiluvchi va uzatish kabeli o'rtasidagi impedansning mos kelmasligi. Shu sababdan kelib chiqadigan aks ettirish, asosan, aloqa liniyasi bo'sh rejimda bo'lganda, butun tarmoq ma'lumotlarini chalkashtirib yuborishda namoyon bo'ladi.

Tarmoq tugunlarining topologiya qobiliyatini yaxshilash uchun CAN shinasining ikkala uchi 120Ō aksni bostiruvchi terminal qarshiligi bilan ulanishi kerak, bu avtobus empedansini moslashtirishda juda muhim rol o'ynaydi. Agar bu qarshilik e'tiborga olinmasa, raqamli aloqaning shovqinga qarshiligi va ishonchliligi yaxshilanadi. Jinsiy aloqa sezilarli darajada kamayadi va hatto muloqot qilishning iloji yo'q.
