Deviket sanoat aloqa tizimida biz bunday muammolarga duch kelamiz: tarmoq ba'zan yaxshi va ba'zan yomon, sigir vaqti-vaqti bilan yo'qoladi. Ko'p muhandislar muammoni aralashuv, kabel sifati yoki tugunning etishmovchiligini anglatadi, ammo {{1} {{2} - Kalit va past - Kalit komponent - Kalit komponent - Kalit komponent - Kalit komponentlari - Kalit va - Kalit komponentiga e'tibor bermang Ushbu kichik rezistorni qadrlamang, bu devisenet tizimining barqaror aloqalarini ta'minlaydigan "ko'rinmas qahramon" dir.
1
Devicenet avtobusi asosida farqli signallarni uzatish texnologiyasidan foydalanadi. Signal yaxlitligini ta'minlash va aks ettirish va shovqinni oldini olish uchun, avtobusning ikkala uchida ham terminal rezistikasi (odatiy qiymat 121Ō) o'rnatilishi kerak.
Agar to'xtashning rezervator etishmayotgan bo'lsa, u quyidagi sabab bo'ladi:
- Signalni aks ettirish: Ma'lumotlar paketini avtobus oxiridagi magistral liniyaga qaytariladi, bu aralashuvni keltirib chiqaradi;
- Aloqa anormalligi: Tanish etishmovchiligi, ma'lumotlar ziddiyatlari yoki o'zgartirilgan xato tezligi;
- Tizim beqarorlik: o'chirish yoki "muzlatish" tarmoq yuki biroz yuqori bo'lganda sodir bo'ladi;
- Qiyinlashtiruvchi: Notalar tartibsiz ravishda sodir bo'ladi va muammoning manbasini aniqlash qiyin.
2. Terminal rezervachislarining to'g'ri o'rnatish holatini to'g'rilang
ODVA-ning Devetenet tarmog'i spetsifikatsiyasiga ko'ra, terminal rezervatorlari tarmoq magistralining ikkala uchida, ya'ni:
- Bitta rezister usta stantsiyasining oxirida o'rnatilgan (masalan, plc boshqaruvchisi)
- Boshqa rezer filialning oxirida o'rnatiladi, u erda eng uzoq qul qurilmasi joylashgan

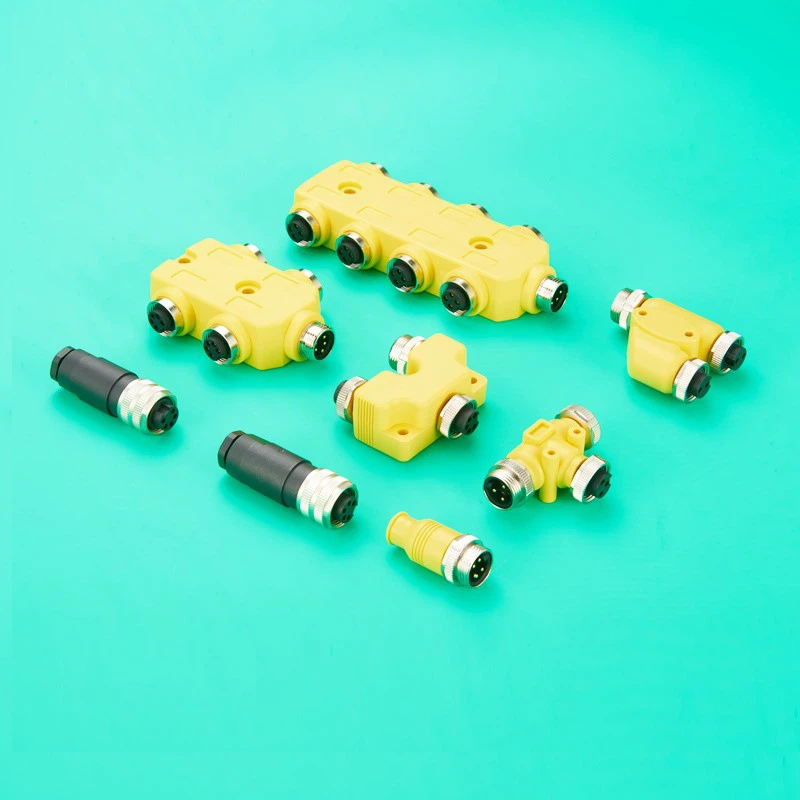

3. Tavsiya etilgan terminalga qarshi turuvchi modellar
Bozorda keng tarqalgan modullar, masalan, Turkning RRM 57 -}}}}}}}}}}}}}}} bo'yicha keng tarqalgan, masalan, -}} -}}}}}}} -} {{}} {{}} {{}}} {{{}} {{}}} - {{}}} va IP67-ni himoya qilish darajasida keng tarqalgan. Uning odatiy konfiguratsiyasi:
- Qarshilik qiymati: 121Ō ± 1%
- Interface Hujjat turi: 7/8 "-16unf 5-PIN erkak ulagich
- O'rnatish usuli: plag - Devicenet magistralga moslashtirilgan modul
- Xususiyatlari: lover - bepul, suv o'tkazmaydigan va changga chidamli, ro'za - saytni joylashtirish
Biroq, bunday mahsulotlar odatda etkazib berish muddati, yuqori narxi va moslashuvchanligi etarli emas.
Bosh vazir kabeli Devicenet terminalini ekvivalent elektr energiyasiga va mexanik mosligi bilan ta'minlaydi va qo'llab-quvvatlaydi:
- Moslashtirilgan chiziq uzunligi va ulagich turi (masalan, m12 a {{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{{- ")
- Bitta - suv o'tkazmaydigan in'ektsiya tuzilishi
- Sanoat darajasi IP67 himoyasi
- Katta - balandliklar tezkor etkazib berish va kichik - partiyaviy moslamalar
4. O'rnatish xatolari va muammolarni bartaraf etish bo'yicha tavsiyalar
| O'rnatish xatosi | Tavsif | Alomatlar | Muammolarni bartaraf etish bo'yicha tavsiyalar |
|---|---|---|---|
| Faqat bitta tugatish rezistor o'rnatilgan | Ikkita o'rniga ishlatilgan 120 ta 120 nam rulon | Tug'ilmagan aloqa, uzoq vaqt davomida ma'lumot yo'qolishi | Master (Plc) va men / o modulda 1203 rezistorni o'rnatilishini ta'minlang |
| Avtobusning o'rtasida joylashgan tugatish rezistorlari | Tarmoqning so'nggi nuqtalarida emas | Qurilmalar javob bermaydi yoki aloqa kamchiliklarini ko'rsatadi | Rasmlarni to'g'ri pozitsiyalarga o'tkazing: magistralning har bir uchida |
| Ikkitadan ko'proq vaqtdan ortiq to'xtovchilar o'rnatildi | - Tuzatish butun tarmoqning umumiy importi pasayadi | Avtobus boshlanolmaydi, g'ayritabiiy kuchlanish o'qiydi | Ortiqcha rezistorlarni olib tashlang, har bir tarmoqning har bir qismida bitta ikkita - |
| Noto'g'ri rezistor qiymat (120Ō emas) | 1000, 150Ō yoki boshqa qiymatlardan foydalanish | Signalni aks ettirish, avtobus beqarorlik | Devetenetdan foydalanish uchun mo'ljallangan 1200 dona tikuvchi bilan almashtiring |
| Ulagichda bo'sh yoki kambag'al aloqa | Noto'g'ri siqish yoki eskirgan - | Uzoq signal, kuchlanishning pasayishi, qurilmani o'chirish | Yuqori - sifat ulagichlaridan foydalaning (masalan, Bosh vazir kabeli M12 yoki 7/8 "Devicenet kabellari); barcha tugatishlarni tekshiring |
| Hech qanday qarshilik ko'rsatilmagan | Tizim har qanday ta'sirga mos kelmaydi | Tarmoq ishlamayapti | Devetenet magistral chizig'ining har bir uchida 120 ta 120 dorga o'rnating |
| Tomchi chiziqlar bilan o'rnatilgan (magistral emas) | Filial chiziqlari yoki qurilma stublariga noto'g'ri joylashtirish | Zaif signal, tasodifiy aloqada xatolar | Rashaklar faqat magistral kabelining ikki uchiga o'rnatilishi kerak |
5. Xulosa: Kichik narsalarni, katta rol
Devetenet tizimida skeletda skelet, ulagich - bo'g'im bo'lib, bu aloqa balansini saqlaydigan "asab markazi". Avtomatik tizimning barqarorligidan e'tiborga olinmaydigan kichik rezistorni buzmang.
Bosh Vazir kabeli ODVA standartlariga mos keladigan ulagichning maxsus kabellarini (M12 va 7/8 "interfeksi, shuningdek, moslashtirilgan uzunlikdagi, yog 'qarshiligi va korroziya qarshiligi, masalan, texnik ma'lumotlar yoki namunalar uchun murojaat qilamiz.
